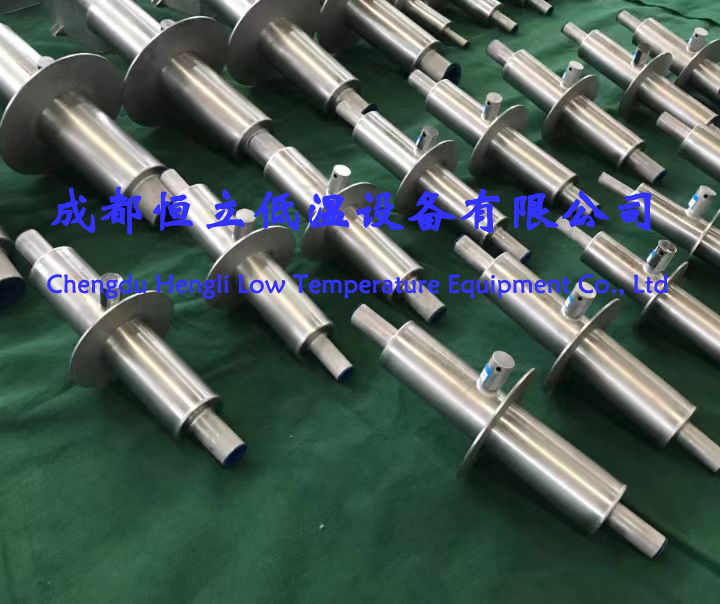

儲槽專用接頭
產品主要特點：

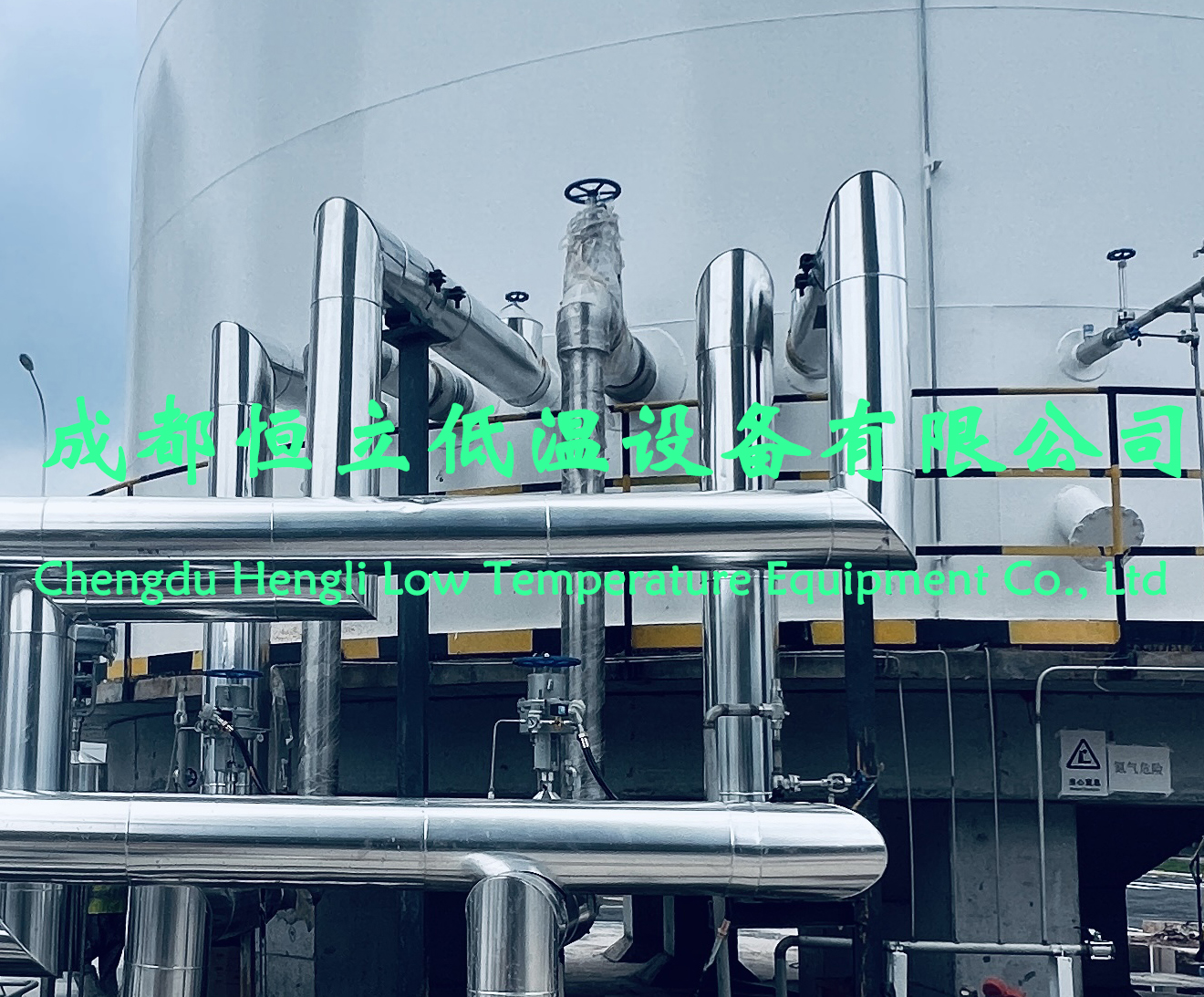

此種結構真空管主要是針對高危的低溫介質輸送而設計的產品，設計的關鍵是杜絕管道上易損、易疲勞的關鍵部件直接與高危低溫介質直接接觸，且最大限度減少各類焊接、連接點?；疽?guī)避了因結構件疲勞損壞、人為損壞等因素帶來的縮短產品壽命、造成介質泄漏的風險。又起到簡化內管結構，減少焊縫數量，減小管系阻力的作用。；管道經科學處理，外形美觀，表面光潔，管道使用壽命長，防腐力強；管道設計根據用戶需求，可在管道上直接安裝真空保溫截止閥、止回閥、緊急切斷閥、調節閥、電磁閥、氣液分離器等。
管道技術參數：
| 真空硬管通徑規格： | ||||||||||||||
| 管道規格 | 公稱通徑 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 |
| 內管 | Ф20 | Ф25 | Ф32 | Ф38 | Ф45 | Ф57 | Ф76 | Ф89 | Ф108 | Ф133 | Ф159 | Ф219 | Ф273 | |
| 外管 | Ф89 | Ф89 | Ф89 | Ф108 | Ф108 | Ф114 | Ф140 | Ф159 | Ф180 | Ф273 | Ф245 | Ф325 | Ф406 | |
| 工作壓力 | 根據用戶需要設計 | |||||||||||||
| 設計溫度 | -270℃ | |||||||||||||
| 工作介質 | 液氧 | |||||||||||||
| 內、外管材質 | 06Cr19Ni10(可根據用戶要求選擇內管材質） | |||||||||||||
| 夾層壓力 | ＜0.004Pa | |||||||||||||
| 管道冷損量 | ≤0.5-2W/m(設計數據) | |||||||||||||
| 管道真空漏率 | ≤1*10-10Pa M3/S | |||||||||||||
| 內管強度試驗壓力 | 根據工作壓力而定 | |||||||||||||
| 氣密性試驗壓力 | 根據工作壓力而定 | |||||||||||||
| 設計依據 | 1、根據國家有關標準和成都恒立低溫設備有限公司真空管企業標準 | |||||||||||||
| 2、按用戶提示的低溫液體輸送管道系統布置圖要求進行 | ||||||||||||||
